產(chǎn)品說明

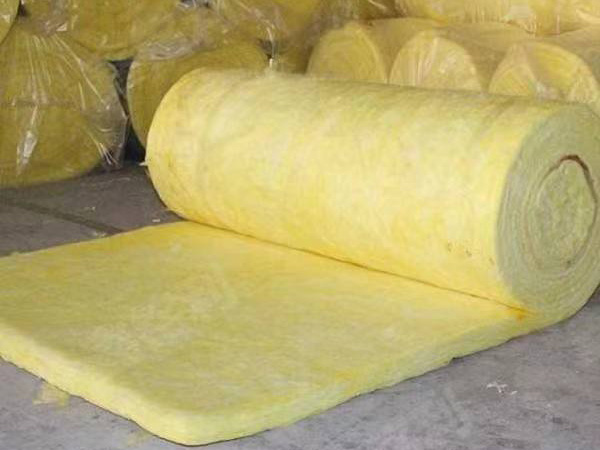

高溫玻璃棉屬于玻璃纖維中的一個類別，是一種人造無機纖維。采用石英砂、石灰石、白云石等天然礦石為主要原料，配合一些純堿、硼砂等化工原料熔成玻璃。在融化狀態(tài)下，借助外力吹制式甩成絮狀細纖維，纖維和纖維之間為立體交叉，互相纏繞在一起，呈現(xiàn)出許多細小的間隙。這種間隙可看作孔隙。因此玻璃棉可視為多孔材料，具有良好的絕熱、吸聲性能。

  離心玻璃棉屬于多孔吸聲材料，具有良好的吸聲性能。離心玻璃棉能夠吸聲的原因不是由于表面粗糙，而是因為具有大量的內外連通的微小孔隙和孔洞。當聲波入射到離心玻璃棉上時，聲波能順著孔隙進入材料內部，引起空隙中空氣分子的振動。由于空氣的粘滯阻力和空氣分子與孔隙壁的摩擦，聲能轉化為熱能而損耗。

主要特征1防火性能

       玻璃棉具有較高的防火等級，完全符合國家相關防火要求，確保建筑物的安全性，保證使用者的生命財產(chǎn)安全。近幾年由于不合格保溫材料引發(fā)的幾起重大火災，國家對于建筑保溫材料的防火性能提出了更高的要求。

2保溫性能

      玻璃棉均勻的纖維分布以及更加細長的纖維，使得產(chǎn)品具有更低的導熱系數(shù)，確保了產(chǎn)品優(yōu)越的保溫性能及其他優(yōu)越的性能指標，確保了產(chǎn)品保溫效果的長期性。

3環(huán)保性能

      玻璃棉是以無色平板玻璃和石英砂為主要原材料制成的無機類保溫材料，為綠色建材產(chǎn)品，建筑廢料可循環(huán)使用，完全符合環(huán)保要求。

4聲學性能

      玻璃棉內部多孔結構，使其具有優(yōu)越的吸聲能力，大大提高室內環(huán)境的舒適度。

5結構抗震性能

     玻璃棉由于纖維細而長，使得整體結構強度高，抗拉、抗振性能優(yōu)越，無論安裝或長期使用都不易出現(xiàn)下垂、散落或坍塌的現(xiàn)象。

6化學性能

      玻璃棉材料尺寸穩(wěn)定性好，不易受高溫、雷電雨水、陽光、酸堿等自然和人為因素的破壞和侵蝕。

7透氣性能

      玻璃棉的多孔開放結構以及特殊配方，使得其比其他保溫材料具有更好的透氣性，有助于室內和墻體的濕氣及時擴散，大大減少了霉菌生長的可能性，有助于延長建筑物使用壽命，同時也可以提高室內環(huán)境的舒適度。

8憎水性

      幕墻用憎水玻璃棉屬于高憎水玻璃棉產(chǎn)品，其憎水率高達99%，受潮后易自干，確保其長期有效的保溫性能。

9自重輕

     玻璃棉具有良好的保溫隔音性能，使得其低密度的產(chǎn)品就能滿足相應規(guī)范的節(jié)能要求，玻璃棉是防火保溫材料當中較輕質的材料，既可減輕建筑物自身承重還能方便施工，提高施工效率。

10施工安裝性能

      玻璃棉由于纖維細并且不含渣球，避免對施工者劃傷或產(chǎn)生瘙癢刺激。同時材質輕柔、易于裁剪，任意裁剪面均整齊一致，可以大大提高安裝效率，節(jié)省人工費用和縮短安裝工期。

吸聲性能

   離心玻璃棉對聲音中高頻有較好的吸聲性能。影響離心玻璃棉吸聲性能的主要因素是厚度、密度和空氣流阻等。密度是每立方米材料的重量?？諝饬髯枋菃挝缓穸葧r材料兩側空氣氣壓和空氣流速之比?？諝饬髯枋怯绊戨x心玻璃棉吸聲性能重要的因素。流阻太小，說明材料稀疏，空氣振動容易穿過，吸聲性能下降；流阻太大，說明材料密實，空氣振動難于傳入，吸聲性能亦下降。對于離心玻璃棉來講，吸聲性能存在流阻。

在實際工程中，測定空氣流阻比較困難，但可以通過厚度和容重粗略估計和控制。

1、隨著厚度增加，中低頻吸聲系數(shù)顯著地增加，但高頻變化不大（高頻吸收總是較大的）。

2、厚度不變，容重增加，中低頻吸聲系數(shù)亦增加；但當容重增加到一定程度時，材料變得密實，流阻大于流阻，吸聲系數(shù)反而下降。對于厚度超過5cm的容重為16Kg/m3的離心玻璃棉，低頻125Hz約為0.2，中高頻 gt;500Hz）的吸聲系數(shù)已經(jīng)接近于1了。當厚度由5cm繼續(xù)增大時，低頻的吸聲系數(shù)逐漸提高，當厚度大于1m以上時，低頻125Hz的吸聲系數(shù)也將接近于1。當厚度不變，容重增大時，離心玻璃棉的低頻吸聲系數(shù)也將不斷提高，當容重接近110kg/m3時吸聲性能達到較大值，50mm厚、頻率125Hz處接近0.6-0.7。容重超過120kg/m3時，吸聲性能反而下降，是因為材料變得致密，中高頻吸聲性能受到很大影響，當容重超過300kg/m3時，吸聲性能減小很多。建筑聲學中常用的吸聲玻璃棉的厚度有2.5cm、5cm、10cm，容重有16、24、32、48、80、96、112kg/m3。通常使用5cm厚，12-48kg/m3的離心玻璃棉。

       離心玻璃棉的吸聲性能還與安裝條件有著密切的關系。當玻璃棉板背后有空氣層時，與相同厚度無空氣層的玻璃棉板吸聲效果類似。尤其是中低頻吸聲性能比材料實貼在硬底面上會有較大提高，吸聲系數(shù)將隨空氣層的厚度增加而增加，但增加到一定值后效果就不明顯了。

產(chǎn)品應用

        離心玻璃棉在建筑使用中，表面往往要附加有一定透聲作用的飾面，如小于0.5mm的塑料薄膜、金屬網(wǎng)、窗紗、防火布、玻璃絲布等，基本可以保持原來的吸聲特性。離心玻璃棉具有防火、保溫、易于切割等優(yōu)良特性，是建筑吸聲常用的材料之一。但是由于離心玻璃棉表面無裝飾性，而且會有纖維灑落，因此必須制成各種吸聲構件隱蔽使用。常使用也是造價低廉的構造是穿孔紙面石膏板的吊頂或做成內填離心玻璃棉的穿孔板墻面，穿孔率大于20%時，基本能夠完全發(fā)揮出離心玻璃棉的吸聲性能。為了防止玻璃棉纖維灑出，需要在穿孔板背后附一層無紡布、桑皮紙等透聲織物，或使用玻璃布、塑料薄膜等包裹玻璃棉。與穿孔紙面石膏板類似的面板還有穿孔金屬板(如鋁板)、穿孔木板、穿孔纖維水泥板、穿孔礦棉板等。

        玻璃棉板經(jīng)過處理后可以制成吸聲吊頂板或吸聲墻板。一般常見將80-120kg/m3的玻璃棉板周邊經(jīng)膠水固化處理后外包防火透聲織物形成既美觀又方便安裝的吸聲墻板，常見尺寸為1.2m×1.2m、1.2m×0.6m、0.6m×0.6m，厚度2.5cm或5cm。也有在110Kg/m3的玻璃棉的表面上直接噴刷透聲裝飾材料形成的吸聲吊頂板。無論是玻璃棉吸聲墻板還是吸聲吊頂板，都需要使用高容重的玻璃棉，并經(jīng)過一定的強化處理，以防止板材變形或過于松軟。這一類的建筑材料既有良好的裝飾性又保留了離心玻璃棉良好的吸聲特性，降噪系數(shù)NRC一般可以達到0.85以上。

        在體育館、車間等大空間內，為了吸聲降噪，常常使用以離心玻璃棉為主要吸聲材料的吸聲體。吸聲體可以根據(jù)要求制成板狀、柱狀、錐體或其他異型體。吸聲體內部填充離心玻璃棉，表面使用透聲面層包裹。由于吸聲體有多個表面吸聲，吸聲效率很高。

在道路隔聲屏障中，為了防止噪聲反射，需要在面向車輛一側采取吸聲措施，往往也使用離心玻璃棉作為填充材料、面層為穿孔金屬板的屏障板。為了防止玻璃棉在室外吸水受潮，有時會使用PVC或塑料薄膜包裹。
